Construction d'un Vaurien

Mais ... ? Mais oui, c'est fini !

Les bancs sur les V bois sont toujours un peu souple.
Avec tes baguettes en dessous, je pense que ce sera très solide.

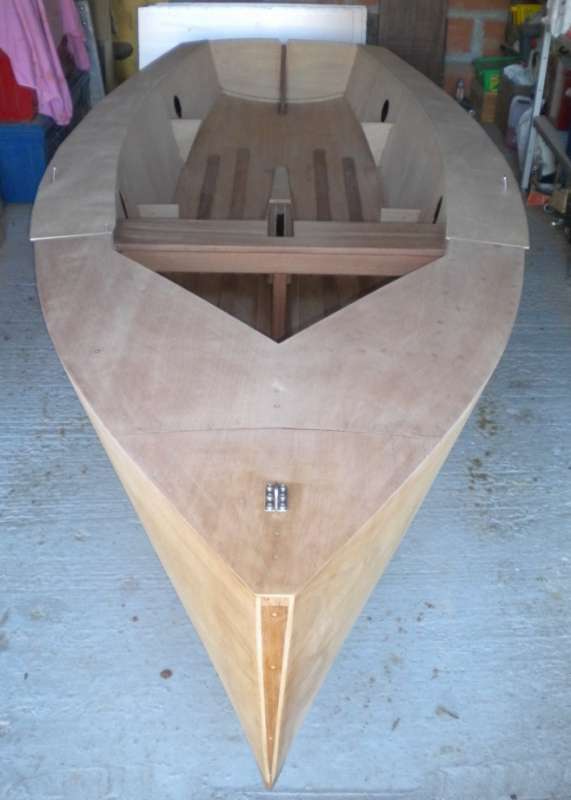

Bon, j'ai changé d'avis ,je suis revenu sur ma première idée ,j'ai vissé les 3 bancs et j'en taillerai des "spécial compète" plus tard .
voici ce que ça donne ,j'ai placé au milieu et dessous une petite baguette de maintien pour éviter le flambage .
c'est costaud ,ça me permettra de changer de banc central également si je foire mes réglages (j'en ai fais 2 déja).

GEEBEE écrit: Car il faut que ça flotte au printemps sinon ,je vais me faire tirer l'oreille par Mousse ...

:sick:
je m'aventurerais pas a tenter le coup .... vu la carrure du gazier ....

Non je ne l'ai pas encore pesé ,j'ai esseyé le rainurage pas convainquant ,le banc flambe trop lorsque l'on s'assoit dessus ,donc j'ai essayé un accajou plus légé effectivement ,c'est un peu moins lourd ,je vais le taillé pour être juste à la jauge et ça va rester comme ça ,mon idée de les visser ,pas facile car ils passent sous le banc de puit et lui je suis obligé de le coller ,ce serait pas mécanique ,donc tant pis je fais ,je colle et je passe à autre chose .Car il faut que ça flotte au printemps sinon ,je vais me faire tirer l'oreille par Mousse ...

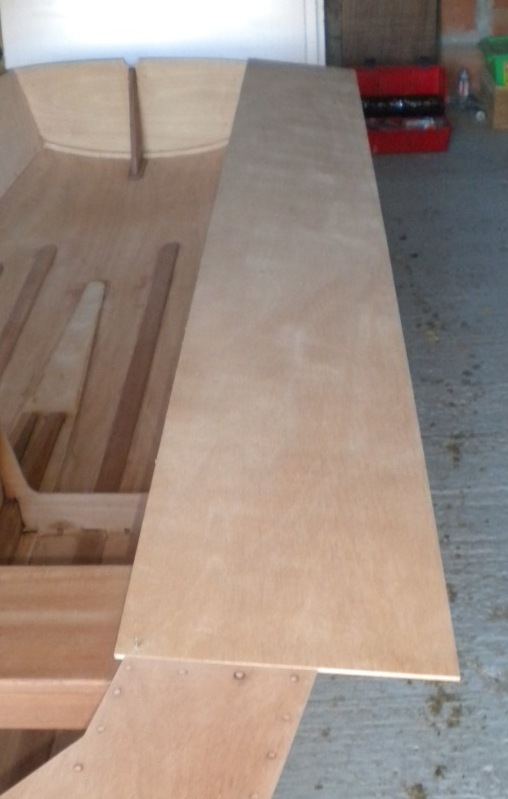

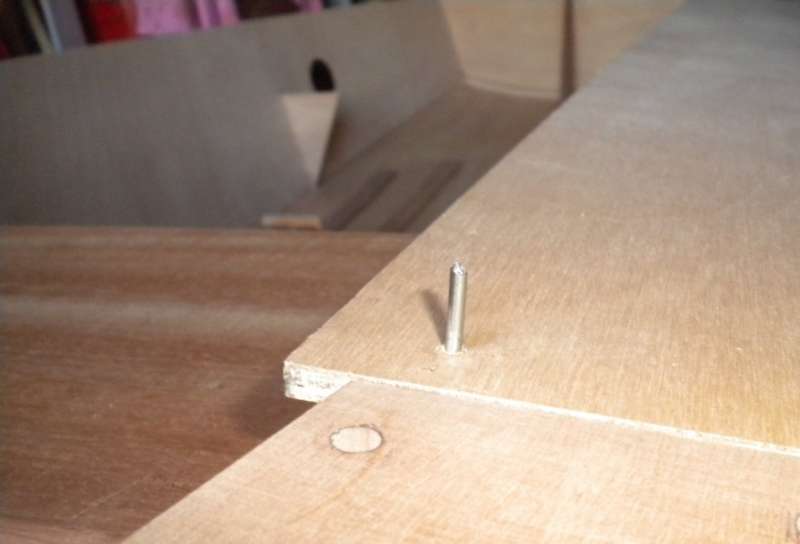

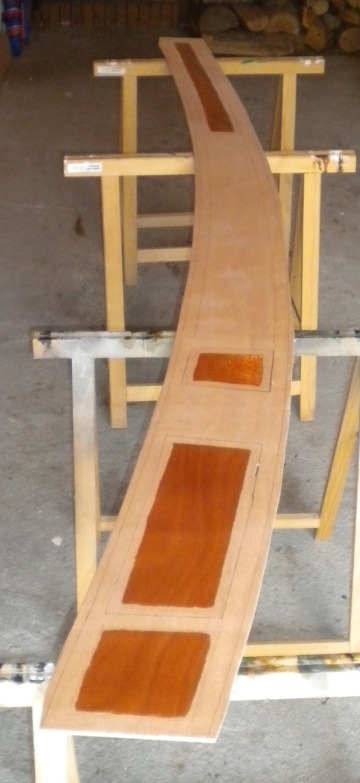

De plus à force de regarder le bateau ,je trouve mes petits bouchons sur la pointe avant disgracieux ,je vais donc poncer une couche du CP et recoller par dessus une fine couche sans marque de fixation comme j'ai fais pour les plats bords .
la pesée ,je la ferai une fois terminé ,entre 2 je fais gaffe au poids ,je vous tiendrai au courant .

GEEBEE écrit: l'étape suivante ,les bancs ,si on respecte le réglement pour la forme ,en sipo ,sur la balance ,ils pèsent 3 kg chacun c'est énorme , je vais donc les rainurer par dessous pour oter de la matière ,je pense les visser d'ou le renfort des supports ,par contre on doit y gagner en les faisant creux ,avec de la mousse ou nida à l'intérieur et coffré en CP fin de 1 mm .C'est ce que je vais faire ,mais un peu plus tard .(je n'oserais les faire en carbone !!)

en samba ou en ayous, ça ne doit pas dépasser le kilo, sinon, sur la plupart des vauriens bois, c 'est de l' acajou léger.
as tu déjà pesé ton bateau?

toujours aussi beau et passionnant....merci :specool:

l'étape suivante ,les bancs ,si on respecte le réglement pour la forme ,en sipo ,sur la balance ,ils pèsent 3 kg chacun c'est énorme , je vais donc les rainurer par dessous pour oter de la matière ,je pense les visser d'ou le renfort des supports ,par contre on doit y gagner en les faisant creux ,avec de la mousse ou nida à l'intérieur et coffré en CP fin de 1 mm .C'est ce que je vais faire ,mais un peu plus tard .(je n'oserais les faire en carbone !!)

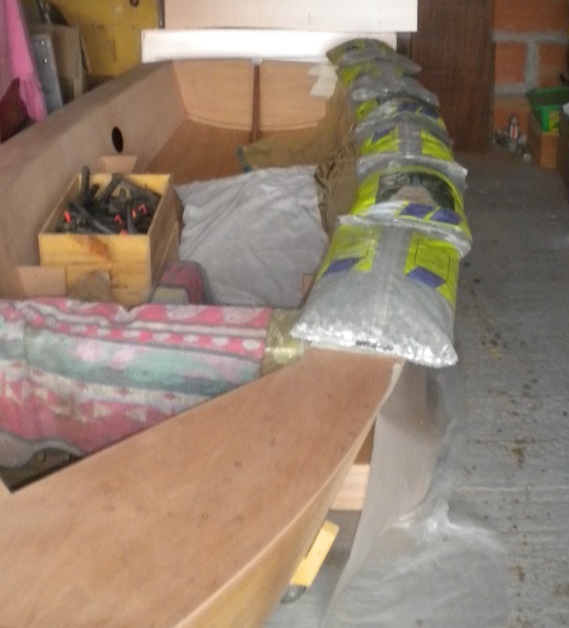

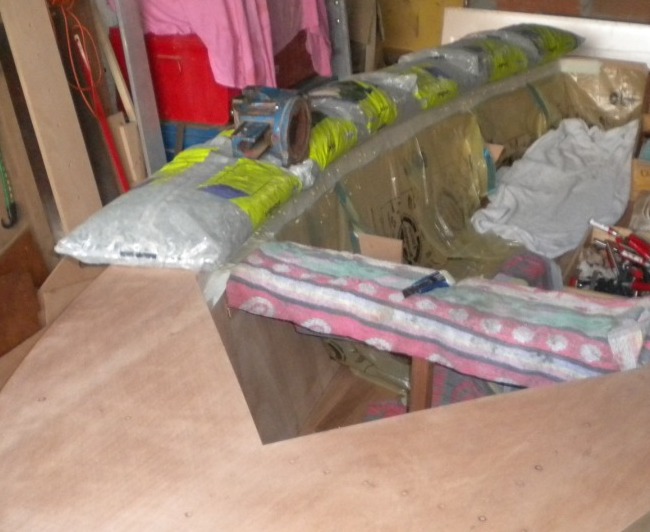

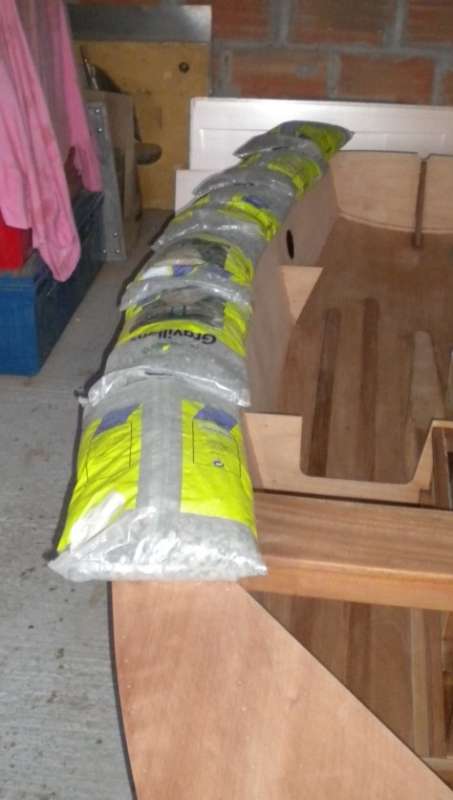

les listons sont positionnés pour prendre la forme doucement ,ils vont être percés pour le collage ,sur la courbure ,il y a rique de casse car ils sont épais .

j'ai mis 2 fois la même

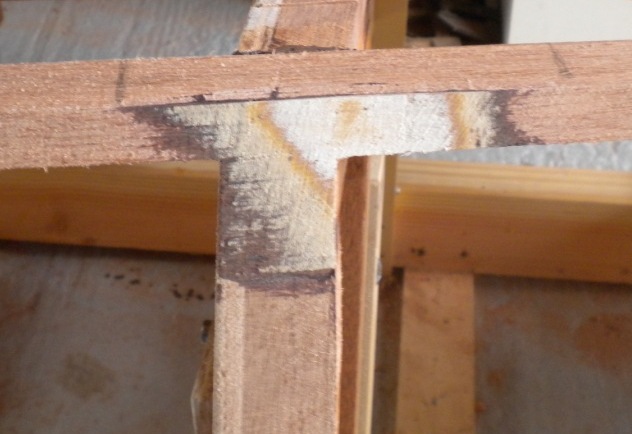

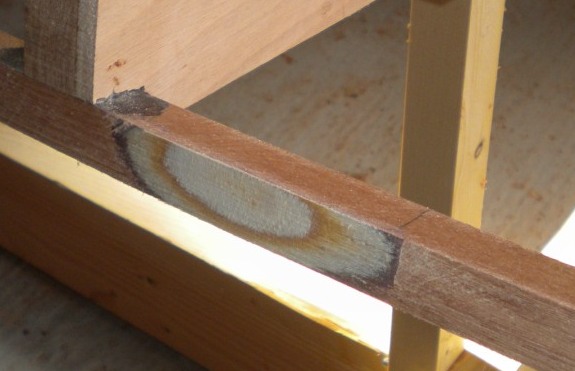

La température remonte au dessus de 10°,les collages reprennent, j'ai renforcé les supports de banc celui du dernier cadre n'a brut qu'une épaisseur de 8 mm , j'ai rajouté un CP DE 6 mm coté avant et coté arrière,sur le cadre du puit de dérive seulement un CP de 6 mm sur la face avant de forme triangulaire .

Félicitation le nouveau site est super ,avec beaucoup de photos ,très sympa
et tout est revenu génial !

GEEBEE écrit: Merci Fred

c'est qu au fur et à mesure de la construction je mettais des commentaires à chaud avec les photos que je voudrais reprendre dans mon document complet ,bien souvant il y a des petits détails qui échappent après coup.

Voili voilou, c'est rectifié !

:flower:

Merci d'insérer les photos avec une extension en minuscules (JPG -> jpg).

GEEBEE écrit: je mettais des commentaires à chaud avec les photos que je voudrais reprendre dans mon document complet ,bien souvant il y a des petits détails qui échappent après coup.

T'inquiètes c'est en tête de liste des problèmes à régler.
Je m'en occupe.

GEEBEE écrit: j'ai aussi des document de base sur les assemblages bois ,je ne sais si ça interresserait ,ce sont des bouquins sur la construction aéro bois ,je pourrai en ressortir l'essentiel ,en frenchy bien sur ,les dessins sont explicites .

pour l'histoire ,aéronautique ,c'est bien du nautique que l'on retrouve dedans et les avions légers bois ont toujours été fabriqués comme des bateaux pour le fuselage ,retournés et sur batit ,maintenant les fabrications bois quelle qu'elles soient répondent à des caractéristiques mécaniques identiques .

Idem, fais un pdf ! Cela trouvera sa place sur le site.

:flower:

Merci Fred

c'est qu au fur et à mesure de la construction je mettais des commentaires à chaud avec les photos que je voudrais reprendre dans mon document complet ,bien souvant il y a des petits détails qui échappent après coup.
j'ai aussi des document de base sur les assemblages bois ,je ne sais si ça interresserait ,ce sont des bouquins sur la construction aéro bois ,je pourrai en ressortir l'essentiel ,en frenchy bien sur ,les dessins sont explicites .

pour l'histoire ,aéronautique ,c'est bien du nautique que l'on retrouve dedans et les avions légers bois ont toujours été fabriqués comme des bateaux pour le fuselage ,retournés et sur batit ,maintenant les fabrications bois quelle qu'elles soient répondent à des caractéristiques mécaniques identiques .

GEEBEE écrit: j'en profite pour vous demander si les photos reviendront sur le Forum .

Ouais.
Certaines images n'apparaissent plus, alors que si tu édites le message elles y sont.
Normalement pour les nouveaux messages tout fonctionne.
La nouvelle version du forum publiée cette semaine devrait corriger le problème, à ce qu'on m'a dit.

Thibault écrit: pour le spi tu me demnderas, j'ai un mail complet avec les Pj qui vont bien (on me demande souvent). (tu m'enverras ton mail par MP)

etarquage de foc : un simple palan x6 (un x2 suivi d"un x3) en bas de mat avec une poulie à sifflet sera simple et très bien. j'avais cela sur mon roussineau en bois. On ne risque pas de tirer trop fort avec cela.

Thibault, balance le tout dans un fichier pdf que je mettrai dans trucs et machins, stp.

:flower:

OK ! merci Thibault ,pour le SPI je suis preneur ,je vais commander tout l'accastillage d'un bloc si vous avez une adresse sous le pied pour du dériveur , peut être Paris voile ?

salut

pour le spi tu me demnderas, j'ai un mail complet avec les Pj qui vont bien (on me demande souvent). (tu m'enverras ton mail par MP)

ecoute de foc : diamètre 6 ou 7

hale-bas : je te conseille un halebas "cascade" avec 3 démultiplication x2 à la suite (donc au total x8). cest très simple et très efficace.

etarquage de foc : un simple palan x6 (un x2 suivi d"un x3) en bas de mat avec une poulie à sifflet sera simple et très bien. j'avais cela sur mon roussineau en bois. On ne risque pas de tirer trop fort avec cela.

sur mon x-nautica j'ai la même chose mais le palan est renvoyé vers le puit de dérive pour pouvoir étarquer avec un meilleur angle et avoir plus de force.

Alexandre

J'ai ton document intitulé "équipement de base du Vaurien" si tu penses que ça suffit ,c'est OK .

Merci Alexendre de te pencher sur mon cas .

Dans l'immédiat ,je veux pour ce sujet quelque chose de simple et efficace , j'ai tout le dossier de Pablo Cabello .Je vois donc ce qu il faut pour la super régate .

pour L'écoute de foc quel est le standard en diamètre .

Pour le halebas ,je pourrai toujours par la suite passer à plus compliqué .

Par contre l'étarcage ,si un système permet de pas forcer comme un mulet ,c'est bien

Le bateau :en bois hihi !!

le mat/bôme AG-SPAR ALU et voile à corne que vous m'avez fait parvenir par le biais de l'asso .

Je vais équiper le pied de mat d'un rail de réglage ,qui me permetra de monter des poulies de renvoie au niveau du pied .

je rappel que j'ai renforcé la cadène d'étai par un système triangulé ,c'est du costaud ,le pied de mat sera également renforcé par un tirant a oeil + cable t,endeur et supprt titane sous les extrémités du banc .

par contre pas de barbeur pour le moment .

et pour le spy ce sera la prochaine raffale de questions ...

j'en profite pour vous demander si les photos reviendront sur le Forum .

J'ai promis à Thibault en fin de construction un dossier ,avec les photos de la construction par étape avec quelques commentaires .

et j'aimerai avoir tout l'accastillage de base .pour le photographier sur une planche avant montage .
sans chercher des montages extrèmes ou très exotiques .

Merci à tous

Avant de te répondre, il faudrait savoir ce que tu souhaites au final.

Un équipement simple et dépouillé, privilégiant la facilité d'usage, bref compréhensible)

Quelque chose qui optimisera au maximum les différents réglages, un peu de complexité, et surtout qui servira pour une approche orientée régate (et encore !!)

Peux-tu également nous rappeler au passage le gréement que tu as choisi ?
