Construction d'un Vaurien

Plus d'informations
03 Juil 2012 21:44 #23647 par houlelala
Réponse de houlelala sur le sujet Re: Mat et voiles neufs
ça ne lésine pas sur les serre joints

j' ai regardé les photos précédentes jusqu' à la pages 6, je n' ai pas vu d' anguillet au fond des caissons latéraux.
Il est possible que de l' eau entre dans ces caissons, par les trappes de visites , par les trous de vis de l' accastillage,quand on dessale, par des minio décollements
dans ce cas pour évacuer cette eau c' est de la faire venir vers l' avant , il ne faut pas qu' elle reste coincée entre deux cloisons des caissons

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
03 Juil 2012 19:29 - 23 Jan 2013 09:06 #23644 par GEEBEE
Réponse de GEEBEE sur le sujet Re: Mat et voiles neufs

Le coté gauche est collé toujours la méthode des vis qui seront remplacés par des tourions de bois
Pièces jointes :
Dernière édition: 23 Jan 2013 09:06 par .

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
03 Juil 2012 19:26 - 23 Jan 2013 09:06 #23643 par GEEBEE
Réponse de GEEBEE sur le sujet Re: Mat et voiles neufs

Les panneaux sont prets pour la pose , protégé a l'epoxy et prepercés pour les fixations ainsi que pour les trappes .
Pièces jointes :
Dernière édition: 23 Jan 2013 09:06 par .

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
01 Juil 2012 18:34 - 23 Jan 2013 09:06 #23605 par GEEBEE
Réponse de GEEBEE sur le sujet Re: Mat et voiles neufs

prochaine étape les coller ,cette semaine si tout va bien
Pièces jointes :
Dernière édition: 23 Jan 2013 09:06 par .

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
01 Juil 2012 18:33 - 23 Jan 2013 09:06 #23604 par GEEBEE
Réponse de GEEBEE sur le sujet Re: Mat et voiles neufs

de l'autre coté
Pièces jointes :
Dernière édition: 23 Jan 2013 09:06 par .

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
01 Juil 2012 18:32 - 23 Jan 2013 09:05 #23603 par GEEBEE
Réponse de GEEBEE sur le sujet Re: Mat et voiles neufs

En recommençant l'opération 8 fois ça donne ceci :
Pièces jointes :
Dernière édition: 23 Jan 2013 09:05 par .

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
01 Juil 2012 18:30 - 23 Jan 2013 09:05 #23602 par GEEBEE
Réponse de GEEBEE sur le sujet Re: Mat et voiles neufs

en suite on met en place ,il y a très peu de retouche à faire
Pièces jointes :
Dernière édition: 23 Jan 2013 09:05 par .

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
01 Juil 2012 18:29 - 23 Jan 2013 09:05 #23601 par GEEBEE
Réponse de GEEBEE sur le sujet Re: Mat et voiles neufs

j'ai posé ce cadre sur le contre plaqué utilisé pour faire le panneau,j'ai dessiné les contour ,et découpé le panneau en suivant le dessin.
Pièces jointes :
Dernière édition: 23 Jan 2013 09:05 par .

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
01 Juil 2012 18:26 - 23 Jan 2013 09:05 #23600 par GEEBEE
Réponse de GEEBEE sur le sujet Re: Mat et voiles neufs

voici comment j'ai procédé pour faire les panneaux ;
=> 4 de chaque coté .
j'ai pris des bandes de contre plaqué de 2 mm d'épaisseur , j'ai ajusté chaque coté un à un ce qui est facile avec juste un crayon ,un réglet et un cuter, puis j'ai relié les 4 morceaux de CP ajustés avec une goutte de super glue 3 et enfin démoulé le cadre ainsi créé.
Pièces jointes :
Dernière édition: 23 Jan 2013 09:05 par .

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
01 Juil 2012 18:20 - 23 Jan 2013 09:05 #23599 par GEEBEE
Réponse de GEEBEE sur le sujet Re: Mat et voiles neufs

j'ai passé une couche d'epoxy dans les caissons
Pièces jointes :
Dernière édition: 23 Jan 2013 09:05 par .

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
01 Juil 2012 18:18 - 23 Jan 2013 09:04 #23598 par GEEBEE
Réponse de GEEBEE sur le sujet Re: Mat et voiles neufs

et ici
Pièces jointes :
Dernière édition: 23 Jan 2013 09:04 par .

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
01 Juil 2012 18:16 - 23 Jan 2013 09:04 #23597 par GEEBEE
Réponse de GEEBEE sur le sujet Re: Mat et voiles neufs

Tout d'abord un grand merci pour le guide de montage , il m'est très utile

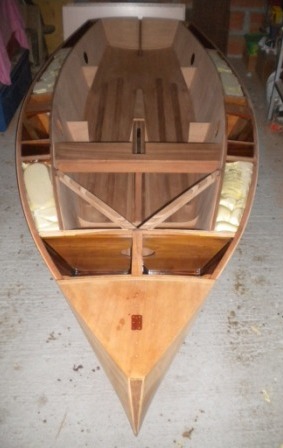

Voici la suite des travaux ;la préparation à la fermeture descaisson .
J'ai assuré une zone de collage tout autour de chaque partie des caissons
en ajoutant des baguettes de largeur 25 à 30 mm .
Pièces jointes :
Dernière édition: 23 Jan 2013 09:04 par .

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
04 Jui 2012 20:58 #23089 par houlelala
Réponse de houlelala sur le sujet Re: Mat et voiles neufs
au niveau des cadènes de hauban, ça peut être bien aussi de renforcer entre le bordé et la cloison, avec des tasseaux qui vont de l' un à l' autre.
c' est un endroit ou il y a pas mal d' effort.

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
04 Jui 2012 20:07 #23088 par nicolas CORBIERE
Réponse de nicolas CORBIERE sur le sujet Re: Mat et voiles neufs

Alexandre écrit:

50 ans que c'est comme cela sur Tanguy !! Et oui ma bonne dame. Par contre, j'ai rajouté des vis de reprise d'efforts.


Je confirme, 49 ans et 6 mois sur mon V (qui fêtera ses 50 ans le 1er janvier 2013) :pschit: et cela tient sans montrer le moindre signe de défaillance.
Sans aucune vis de renfort, rien de rien, nada ... que du naturel AOC !

Il est vrai qu'à l'époque pour résister aux puissants abdo de JJ, il faisait du costaud ...

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
04 Jui 2012 19:30 #23086 par Alexandre
Réponse de Alexandre sur le sujet Re: Mat et voiles neufs
Admin écrit:

Fred-RdT écrit:

la pièce de renfort du tableau arrière, s'est arrachée ! :flower:

GEEBEE. Bonne remarque de Fred. Ouf ! Son cerveau n'est atteint ...


50 ans que c'est comme cela sur Tanguy !! Et oui ma bonne dame. Par contre, j'ai rajouté des vis de reprise d'efforts.
Alex, dit "Picsou"

Connexion ou Créer un compte pour participer à la conversation.

  • YVON
Plus d'informations
04 Jui 2012 19:25 #23085 par YVON
Réponse de YVON sur le sujet Re: Mat et voiles neufs
ou alors moi comme équipier :whist:

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
04 Jui 2012 12:27 #23084 par Patrice
Réponse de Patrice sur le sujet Re: Mat et voiles neufs
:avion:
en meme temps , vu les collages , la qualité de l'assemblage du bois , et de la colle de l'ami , si ca s'arrache , ben faudrait qu'yai un sacré force 10 pour que ca pêêtt
Secrétaire & c'est tout & c'est cool ,
Accepte tous dons de cartes postales comportant le Vaurien . Ou vieux papiers, autocollants, médailles, photos de famille, super 8 etc etc !

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
04 Jui 2012 11:23 #23082 par Jean-Jacques
Réponse de Jean-Jacques sur le sujet Re: Mat et voiles neufs
Fred-RdT écrit:

la pièce de renfort du tableau arrière, s'est arrachée ! :flower:

GEEBEE. Bonne remarque de Fred. Ouf ! Son cerveau n'est atteint ...
... webmaster sur le retour.

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
03 Jui 2012 20:51 #23078 par nicolas CORBIERE
Réponse de nicolas CORBIERE sur le sujet Re: Mat et voiles neufs

Fred-RdT écrit:

J'avais le même système pour les sangles, et dans une rafale (à Caracas en 72 ou à Quiberon en 2009) le dauphin (ou marsouin), c'est à dire la pièce de renfort du tableau arrière, s'est arrachée !


Préparation physique inadaptée ...trop de musculation isotonique au niveau des quadriceps, dommage !

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
03 Jui 2012 20:44 #23077 par
Réponse de sur le sujet Re: Mat et voiles neufs
GEEBEE écrit:

renfort tableau arrière qui servira à l 'accrochage de la sangle pour les pieds


J'avais le même système pour les sangles, et dans une rafale (à Caracas en 72 ou à Quiberon en 2009) le dauphin (ou marsouin), c'est à dire la pièce de renfort du tableau arrière, s'est arrachée !
Pas top à mon goût.

Le reste est toujours superbe.

:flower:

Connexion ou Créer un compte pour participer à la conversation.
